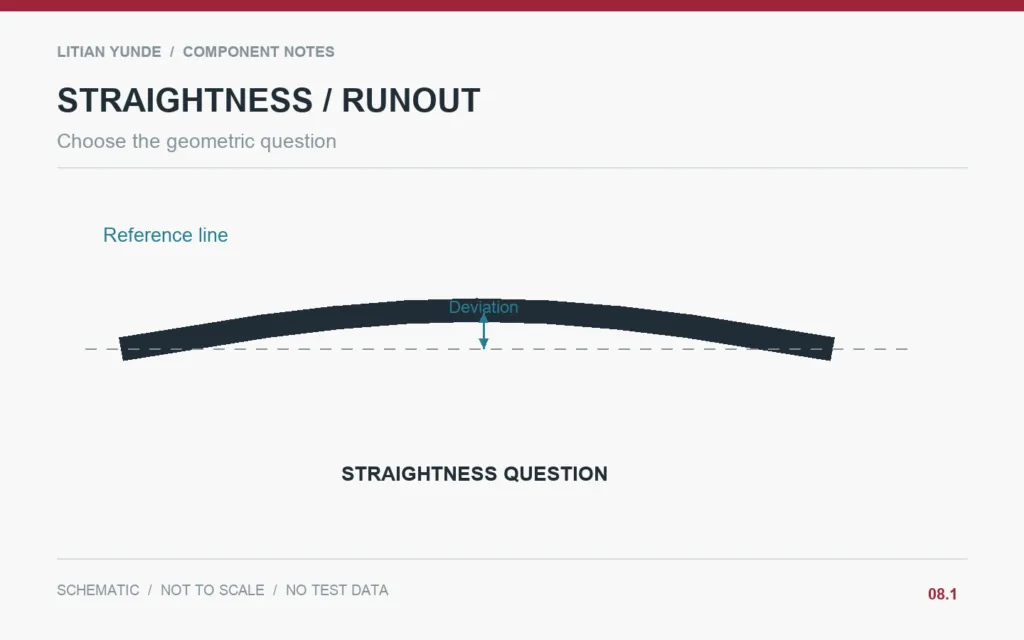

请选择几何题。原始说明示意图；非按比例绘制，亦非产品测试结果。.
直接回答
直线度与旋转跳动并非可互换的管材测量参数。直线度涉及一条定义好的直线或轴线；而旋转跳动是在工件绕指定基准旋转时测得的。在比较供应商的检测结果之前，请先就特征、支承和基准设置达成一致。.
从函数中选择条件
在间隔排列的导轨中滑动的管子，其对中检查要求可能与旋转组件中的管子不同。在选择检验标签之前，请描述其功能接口。“完全笔直”既未给出可测量的限值，也未提供可重复的方法。请明确该要求涉及的是外表面、内孔、推导出的轴线，还是与端部接头的关系。.

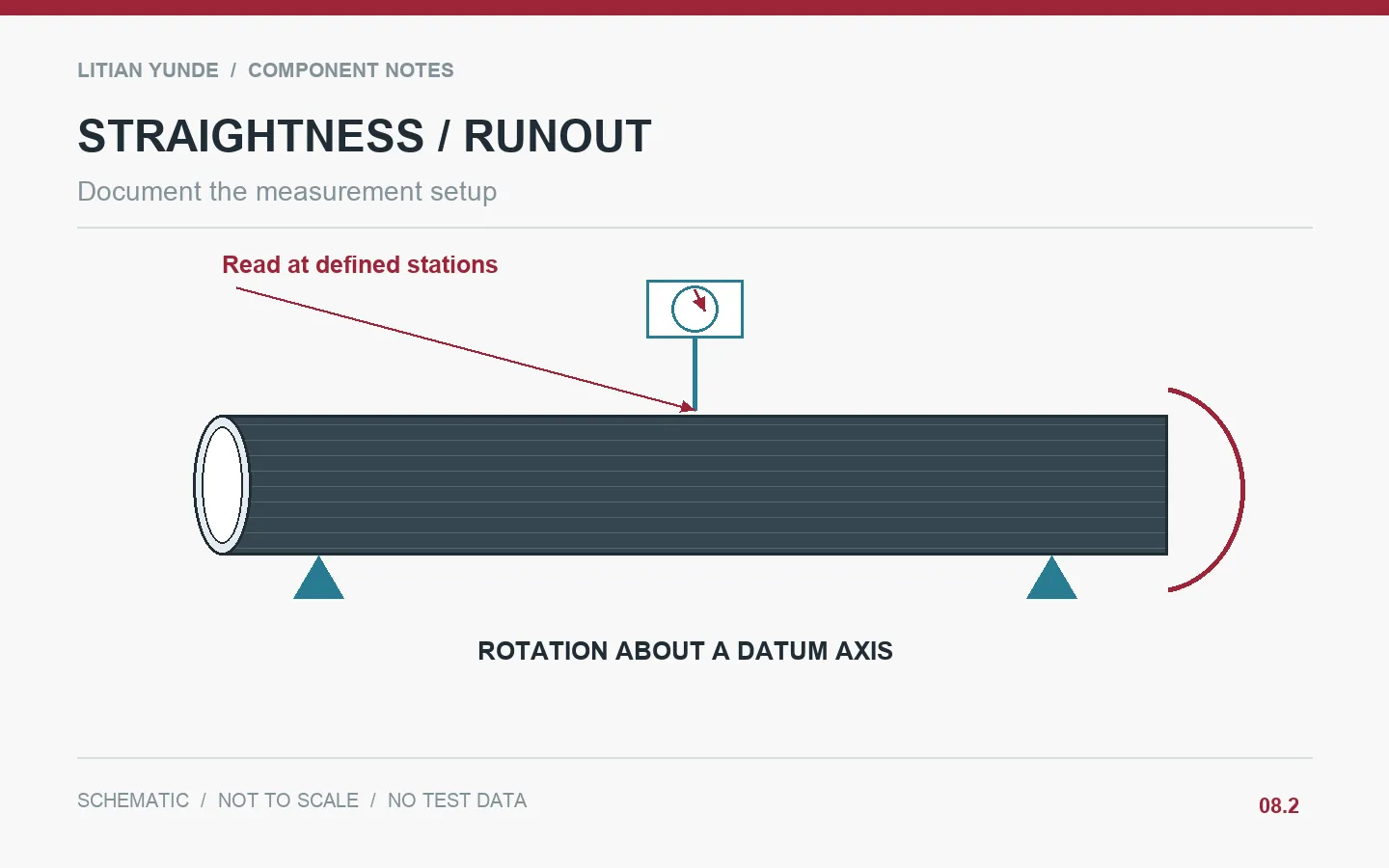

文档支撑与旋转
进行跳动检测时，应说明旋转轴是如何确定的，以及在何处进行读数。支承接触面和端面配合的对准情况可能会影响测量结果。进行直线度检测时，应明确测量路径和评估方法。切勿将一个非正式读数从另一个中减去，并将差值视为经认证的几何结果。.
保持长度和局部效应可见
应记录管体沿线的各测量点，而不仅仅是记录无位置信息的最大读数。应区分局部表面特征与跨度范围内的渐变偏差。在适当的情况下，应将松散管体与提供的组件进行比较。如果管体验收后添加了配件，仍需检查这些配件对最终配置的影响。.
示例：两根导向套之间的管子
该管的外径符合限值要求，但在通过两个独立的衬套时，组装件会发生卡滞。调查通过共用测试装置，对导向对准和管件几何形状进行了检查。验收记录中增加了全行程功能性检查，并保留了相关的几何测量数据。双方均未将单次台式滚动试验作为唯一依据。.
此为示例场景，并非客户案例或已报告的生产结果。.
下单前需确认的细节
| 评论对象 | 记录以示同意 |
|---|---|
| 受控功能 | 表面、孔、轴或连接基准。. |
| 支持安排 | 位置、接触条件和工件方向。. |
| 监测站 | 沿途各点及方法。. |
| 最终组装 | 请注明是否包含配件和导向件。. |
买家常问的问题
将管子在桌子上滚动算是一种直线度测量吗？
这或许能揭示一个问题，但不能替代经双方商定的几何检测。.
外表面跳动量小能否证明孔的同轴度？
不。孔径及其与基准轴的关系需要有单独的要求。.
技术背景及相关阅读资料
背景资料： NIST：测量过程表征. 上述项目检查清单和示例仅供编辑参考；本参考资料并不对利天云德的组件进行认证。.
