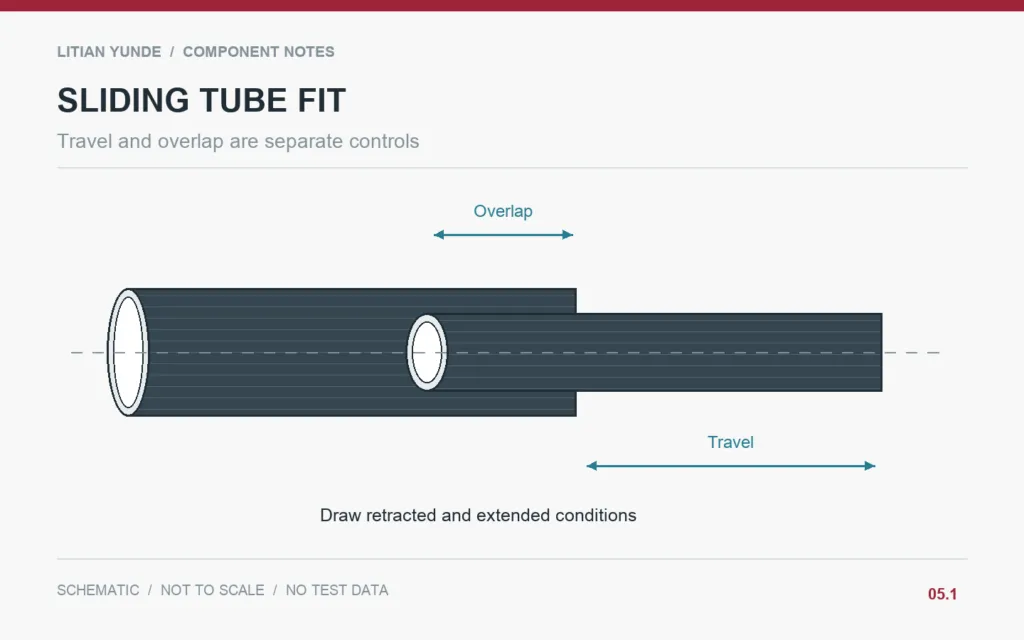

行程和重叠是两个独立的控制项。原始说明性示意图；未按比例绘制，且非产品测试结果。.
直接回答
应将套接式碳纤维管视为一个匹配的滑动组件进行审查，而非将其视为两个公称直径。需明确行程、重叠量、导向元件、表面状态及允许的位移。一端的配合并不能保证在整个工作范围内都能顺畅运行。.
绘制路径并显示重叠部分
应显示完全缩回和完全伸出位置、最小保留重叠量以及任何止动或锁定装置。工程设计必须确定适用于预期载荷的安全配置。应将功能行程检查与设计验证区分开来。即使一对部件在试验台上能自由滑动，仍可能不适用于特定的运行工况或载荷工况。.

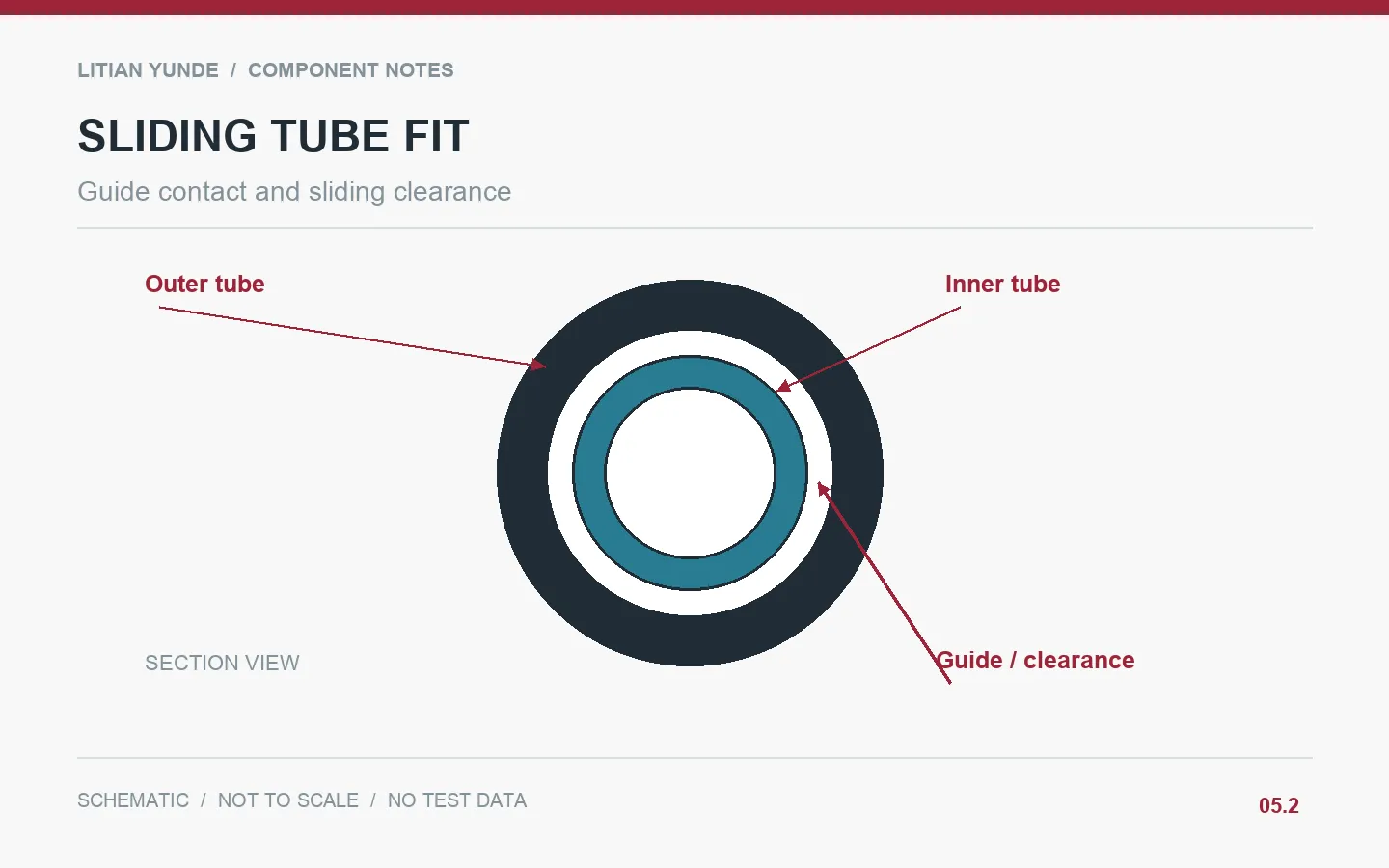

确定究竟是什么因素决定了间隙
工作配合可能发生在管件表面、可更换衬套或导向垫片之间。应明确哪些尺寸受控，以及这些尺寸是在精加工前还是精加工后适用。局部直径变化、对中情况和表面特征都可能影响运动。应商定测量位置，而不是简单地将单个外径与单个内径进行比较。.
测试组装后的运行状态
明确用于运动检查的方向、环境、清洁度及载荷条件。记录预期的滑动阻力、间隙或其他验收标准，切勿随意设定通用间隙值。若组件包含锁定装置，应分别检查滑动状态和锁定状态。当提供成对组件时，应保留配对部件的标识。.
示例：可调节式检查桅杆
试样在行程的前半段可轻松伸展，但在接近完全伸展时会卡住。检查记录卡住的位置，检查导轨接触情况，并沿长度方向对比两根试样管。修订后的验收方案包括在指定方向上进行全行程运动检查，以及单独的锁定和重叠检查。.
此为示例场景，并非客户案例或已报告的生产结果。.
下单前需确认的细节
| 评论对象 | 记录以示同意 |
|---|---|
| 工作包线 | 行程、重叠、停顿及预期载荷工况。. |
| 滑动表面 | 直接接触、衬套或垫片；最终表面处理。. |
| 运动标准 | 检查行程、阻力和间隙的方法。. |
| 配对识别 | 管对、导向结构及图纸修订。. |
买家常问的问题
是否有一项适用于所有碳纤维车架的推荐间隙值？
不。间隙取决于几何形状、导向装置、表面处理、环境以及装配要求。.
自由滑动能否证明桅杆在结构上是安全的？
不。结构验证和功能运动检查要解决的问题不同。.
技术背景及相关阅读资料
背景资料： Hexcel：预浸料技术. 上述项目检查清单和示例仅供编辑参考；本参考资料并不对利天云德的组件进行认证。.
