Panoramica dei componenti

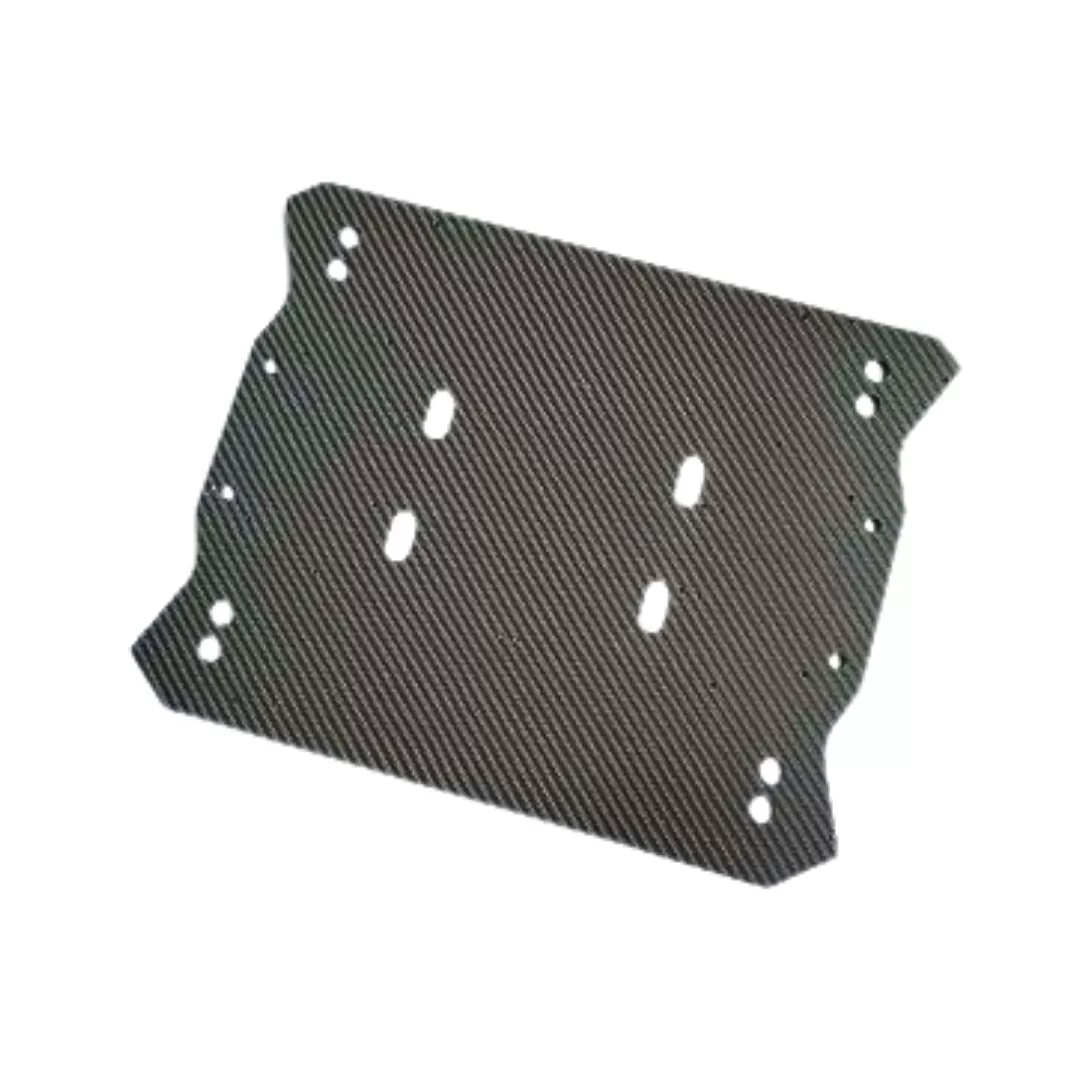

Rectangular plate reference with slots and mounting holes. Provide the governing dimensions and mating hardware to define a finished part.
Define the installation, not only the outline
Show where the part sits in the assembly, the features that locate it and the clearances needed for wiring and service. Use common datums for mating holes and interfaces.
Dettagli da includere nella richiesta
| Caratteristica | Informazioni da fornire |
|---|---|
| Finished outline | Provide length, width, corner radii and the required thickness. |
| Hole and slot coordinates | Dimension holes and slots from the selected datum edges or centre lines. |
| Edge condition | Specify edge break, burr acceptance and any visible-edge finish. |
| Inspection requirements | Identify critical dimensions and any flatness or appearance inspection requirements. |
Revisione e accettazione dei campioni
Mark the critical dimensions and identify any separate insulation, inserts or hardware. Agree what is measured on the component and what is checked after assembly.
Distinguere le quantità destinate ai campioni da quelle destinate alla produzione, identificare la revisione del disegno di riferimento ed elencare i verbali di ispezione necessari. Se una caratteristica non è ancora stata definita, contrassegnarla per discuterne prima della presentazione dell’offerta.
Domande su questo componente
È possibile adattare il riferimento al mio disegno?
Invia il disegno ed evidenzia le differenze rispetto al riferimento illustrato. La geometria, i materiali di costruzione, le finiture e la ferramenta in dotazione vengono esaminati nel loro insieme per la configurazione richiesta.
Cosa è incluso nel preventivo?
Richiedete che vengano elencati chiaramente il componente in fibra di carbonio, gli stampi (ove pertinenti), la finitura, la ferramenta, le operazioni di controllo e l’imballaggio. Un’immagine di riferimento non definisce tutti gli articoli forniti.
Immagini di riferimento del prodotto. Le dimensioni, la struttura e gli articoli in dotazione sono definiti dal disegno e dal preventivo concordati.
