Two carbon fiber plates can share a mirrored outline while differing in visible face, counterside features or material direction. Identify the left-hand and right-hand definitions explicitly. A mirrored CAD operation should not silently determine every manufacturing requirement.

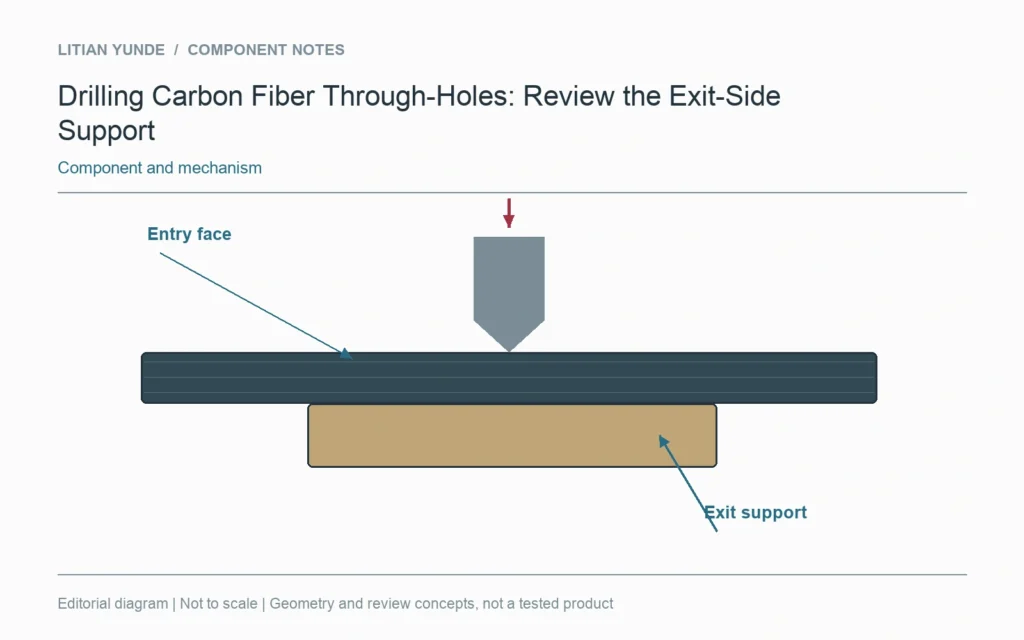

The exit side of a through-hole is part of the machining setup even when it is hidden from the operator’s main view. Describe access, supporting contact and required final edge condition in the process review. This is distinct from inspecting the hole after it has been made.

A tool-condition record is useful when it is connected to the machined feature and its acceptance requirement. For carbon fiber work, define the part-quality checks that matter instead of accepting “a fresh cutter was used” as proof of a conforming edge or hole.

A fixture has to hold a component, and its contact with the surface can leave evidence. If a carbon fiber face will remain visible, discuss the contact regions and any protective layers before machining rather than discovering fixture marks during final cosmetic inspection.

An adhesive pot-life figure is not a promise that a complete assembly can take that long. Mixing, application, positioning and clamping consume the usable working period, and the conditions used to measure a published value may differ from the workshop.

When the back of a carbon fiber part cannot be reached, the fastening concept has to address installation and later removal from the accessible side. Choosing a familiar fastener name is only the start; the local laminate and attachment loads still need review.

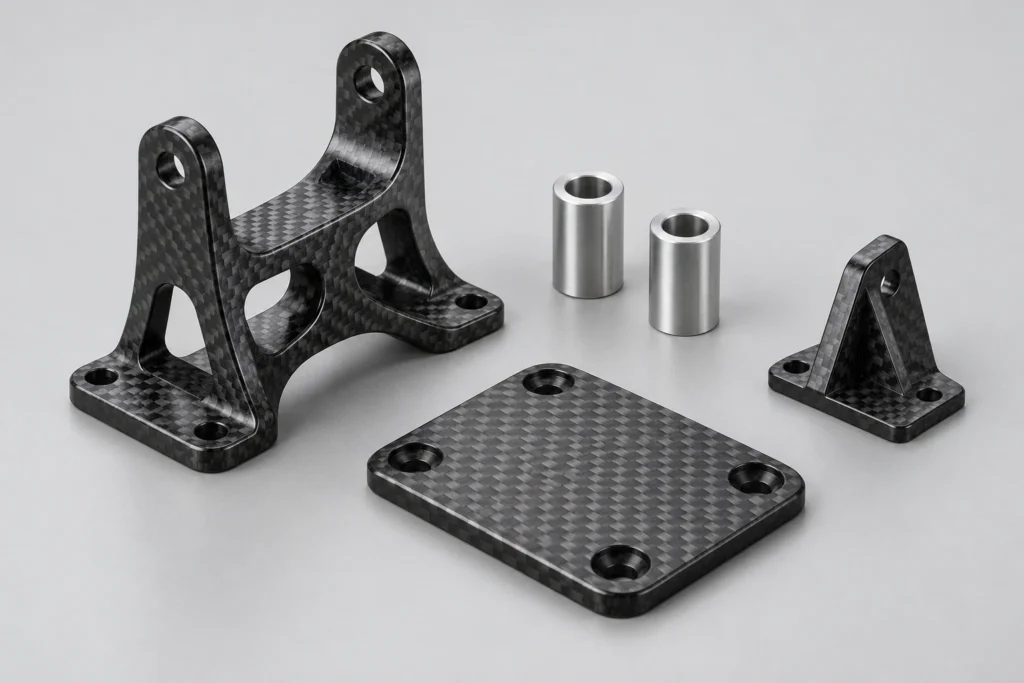

Un assemblaggio può risultare compatibile una volta completato, ma essere impossibile da realizzare nell'ordine proposto. Verificare la sequenza di montaggio dei componenti in carbonio, della bulloneria, dei cavi e delle parti adiacenti prima di finalizzare il progetto. Identificare gli elementi fissi e gli spazi di accesso che vengono meno man mano che l'assemblaggio procede.

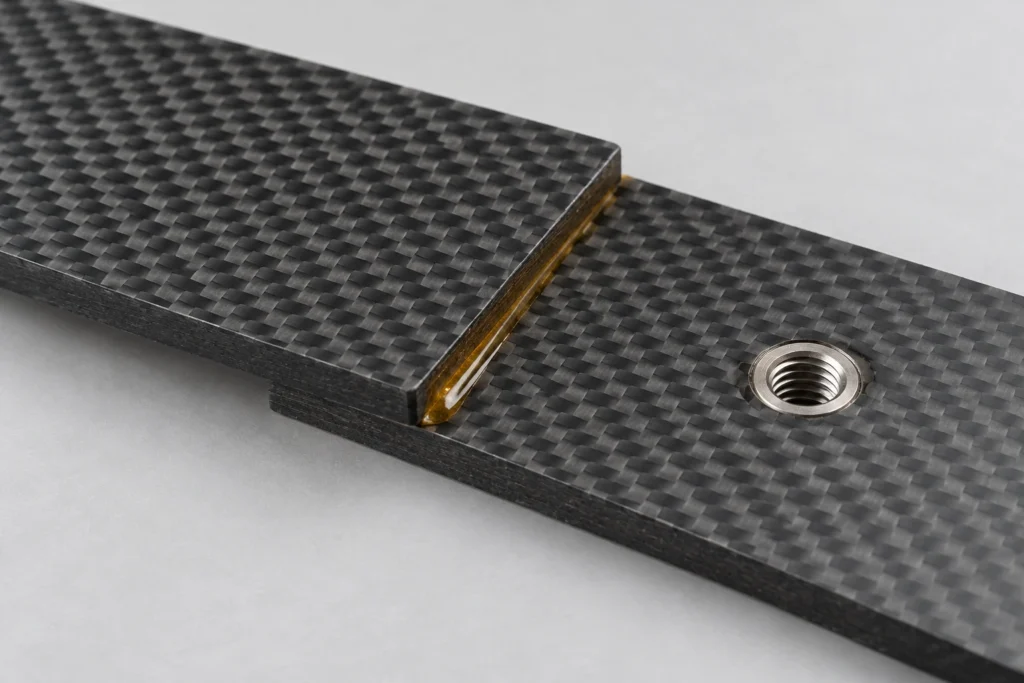

L'adesivo fuoriuscito durante l'assemblaggio può raggiungere fori, superfici visibili o interfacce di manutenzione. È necessario definire dove è consentita la fuoriuscita di adesivo, dove le superfici devono rimanere libere e come gestire l'adesivo in eccesso. Un cordone esterno ben definito non garantisce che l'incollaggio interno sia solido, e una pulizia non controllata può compromettere il processo di incollaggio concordato.

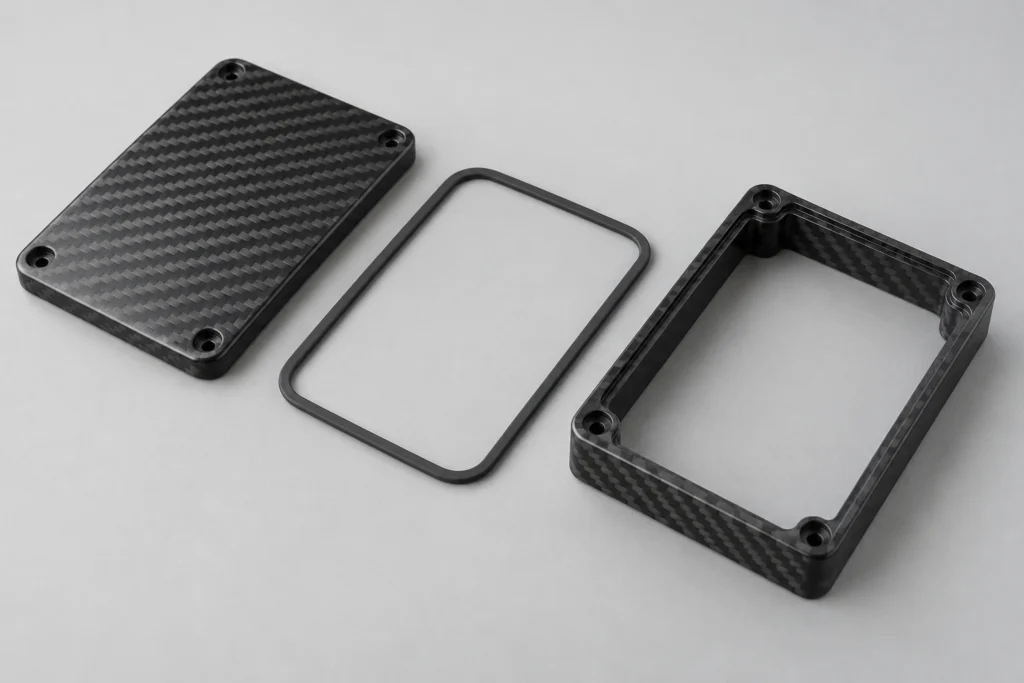

Una guarnizione montata su un coperchio in fibra di carbonio richiede condizioni di installazione ben definite. È necessario specificare la sezione della guarnizione, la geometria della sede, le caratteristiche di chiusura e i requisiti stabiliti dal progettista della guarnizione o dell’apparecchiatura. La semplice presenza visibile di una guarnizione o di un coperchio chiuso non garantisce la compressione prevista, le prestazioni di tenuta né la funzionalità.

La presenza di un foro di fissaggio visibile non garantisce che una flangia a guscio possa essere montata. Verificare la posizione del dado o del fermo, come l’utensile possa raggiungerlo e se le parti adiacenti ne ostacolino l’accesso. Esaminare la sequenza di installazione e smontaggio prima di approvare la geometria della flangia, specialmente quando l’apparecchiatura finita ne copre la parte inferiore.

Un disegno di finitura dovrebbe indicare le aree da rivestire, incollare, mascherare o lasciare intatte. Una semplice indicazione relativa al colore o alla lucentezza non è sufficiente a descrivere ogni superficie funzionale. Utilizzate una mappa delle zone e definite l’ordine delle operazioni, in modo che il rivestimento non alteri inavvertitamente un’interfaccia adesiva o di accoppiamento.

Per un’apertura per cavi non basta indicare il diametro del foro. È necessario specificare il passacavo o la protezione dei bordi, l’intervallo di spessore del pannello, il passaggio dei connettori e l’area di movimento dei cavi. L’isolamento elettrico e la tenuta ambientale devono essere considerati requisiti distinti, che richiedono una progettazione e una documentazione specifiche.
