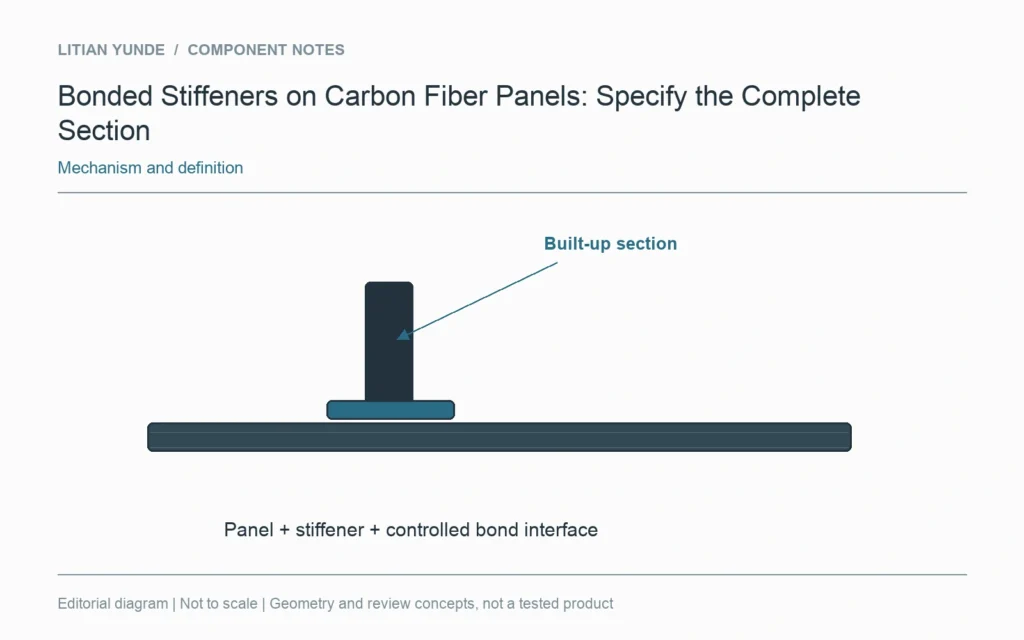

A bonded stiffener changes a flat panel into a built-up section. Its shape, position, bond interface and connection to the supports belong in the definition. Quoting only the plate thickness leaves most of that assembly unspecified.

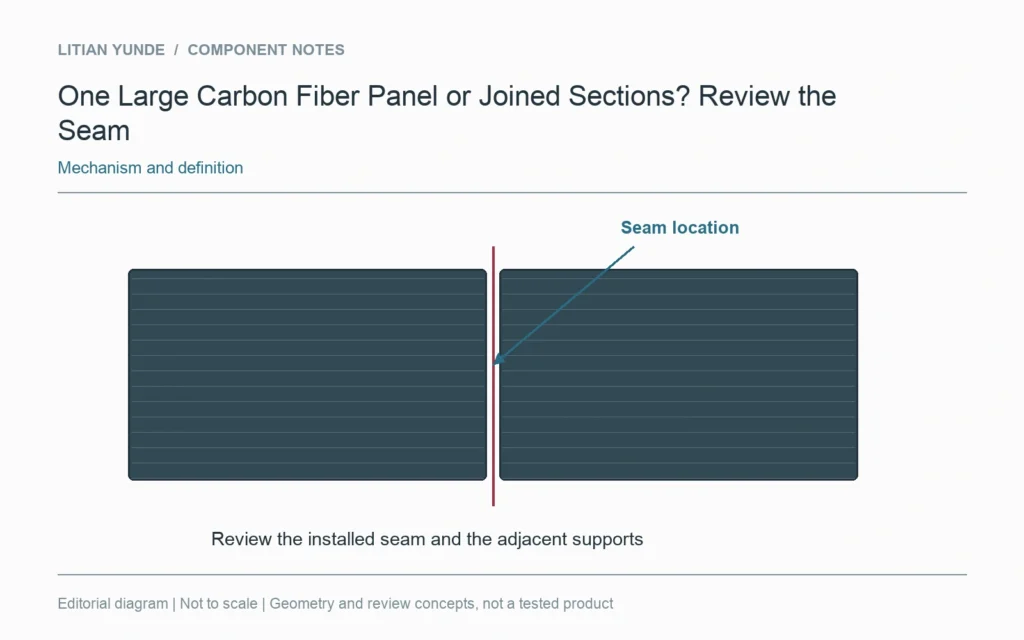

Splitting a large panel into sections introduces a joint with its own fit, access and appearance requirements. Review the seam before comparing the proposal with a one-piece panel. The finished outline alone does not describe the installed result.

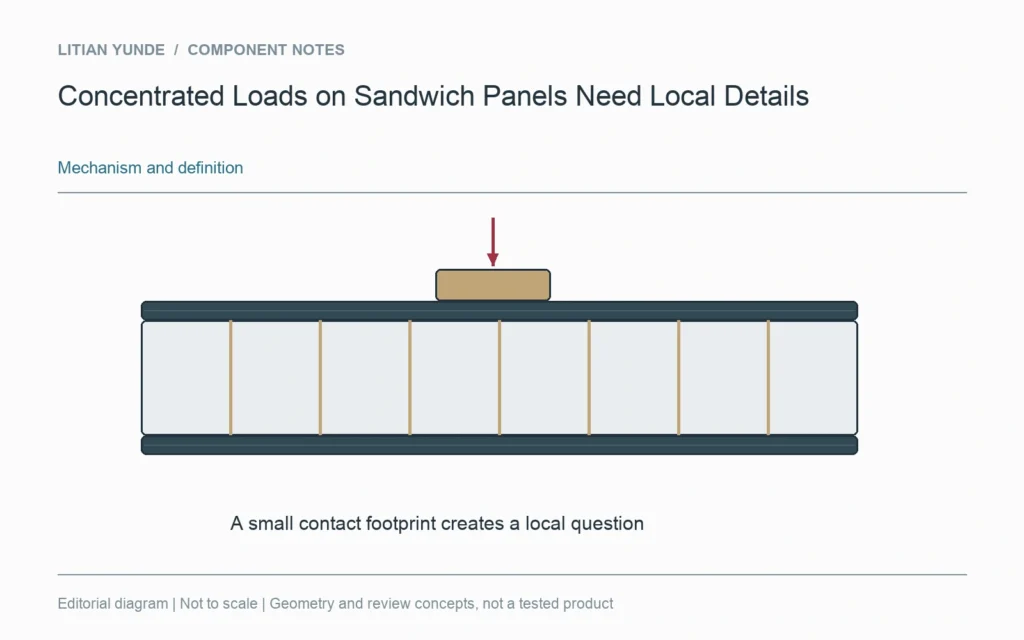

A sandwich panel that spans an area still needs a local design for a foot, bracket or fastening point. Describe where the force enters the panel and how the local construction carries it. A general skin-and-core specification does not settle every attachment.

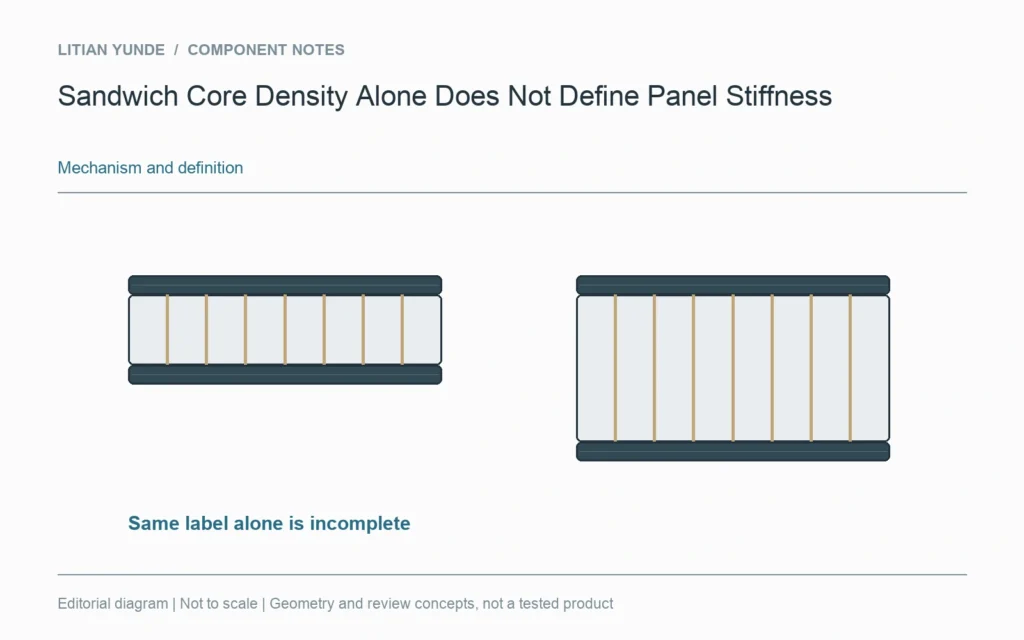

A core density figure does not define the stiffness of a complete sandwich panel. The skins, core thickness, material properties and their connection form the panel construction. Compare that construction under the intended loading and supports.

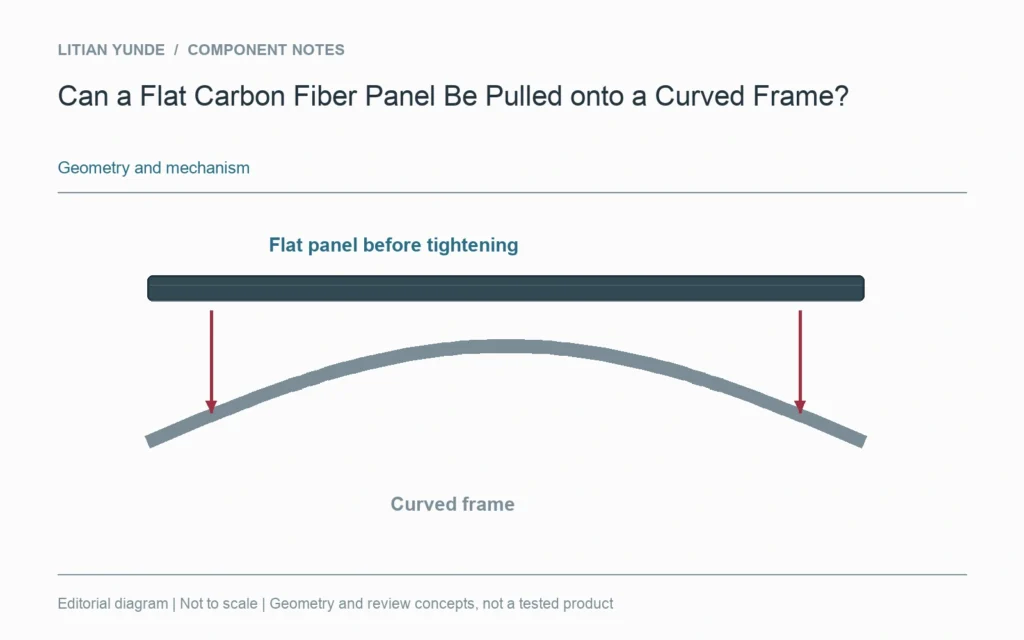

A flat panel and a curved frame are not automatically a compatible pair. Tightening the fasteners may close the gap, but it also changes the panel shape and the forces in the assembly. That installed condition needs to be part of the design discussion.

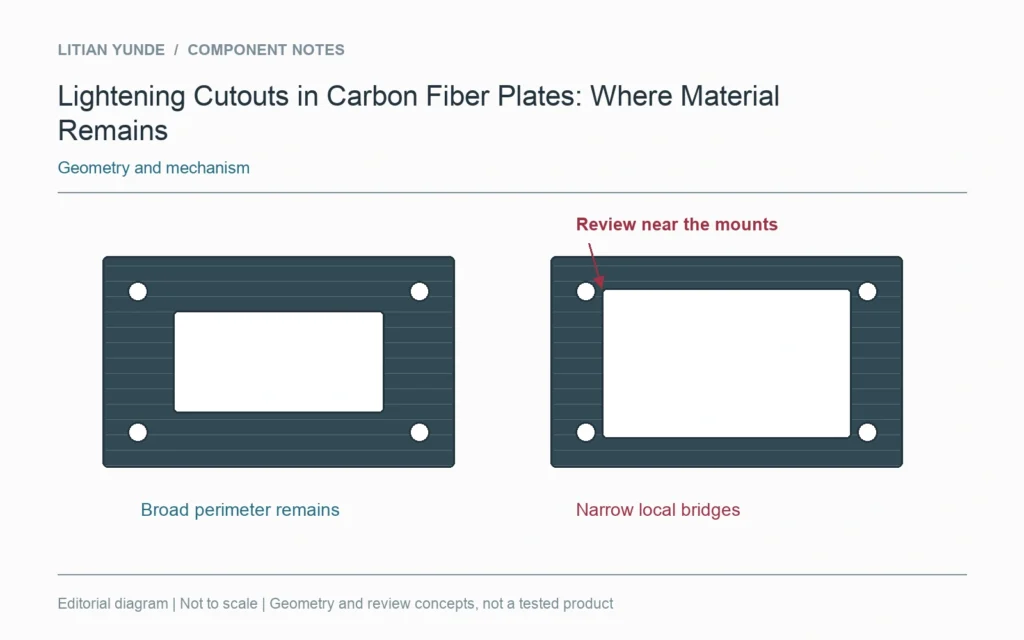

Two plate layouts can remove the same area and leave very different paths between their mounting points. When lightening a carbon fiber plate, the useful question is where the remaining material carries the load, not simply how much of the sheet is open.

A panel that feels rigid on a workbench can bend noticeably when it projects beyond a mounting bracket. The unsupported length, load position and restraint at the bracket all matter. Specifying only thickness leaves most of that problem unanswered.

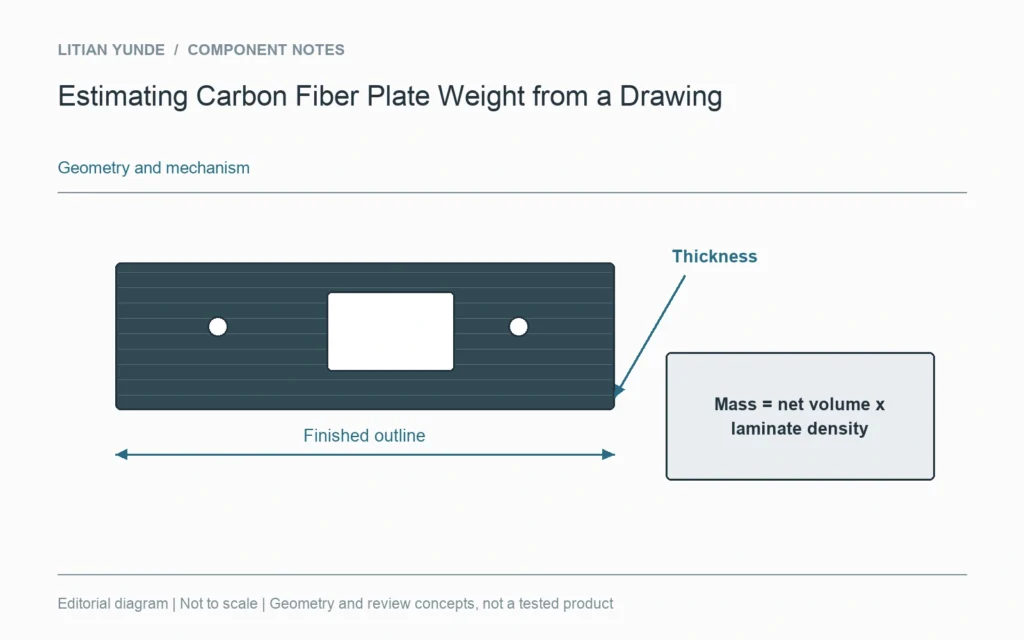

A plate weight estimate starts with the finished material volume and a density for the proposed laminate. The weight of a sheet bought for machining answers a different question: how much material is purchased, rather than how much remains in the component.

Una giuntura in tessuto di fibra di carbonio deve avere una funzione e una posizione ben definite nel laminato proposto. È necessario valutare, prima dello stampaggio, i punti in cui i pezzi si incontrano o si sovrappongono, tenendo conto anche di eventuali requisiti relativi alla superficie a vista. Un motivo di trama visivamente continuo non garantisce la continuità del rinforzo, e una giuntura esteticamente gradevole non può sostituire l’approvazione della struttura.

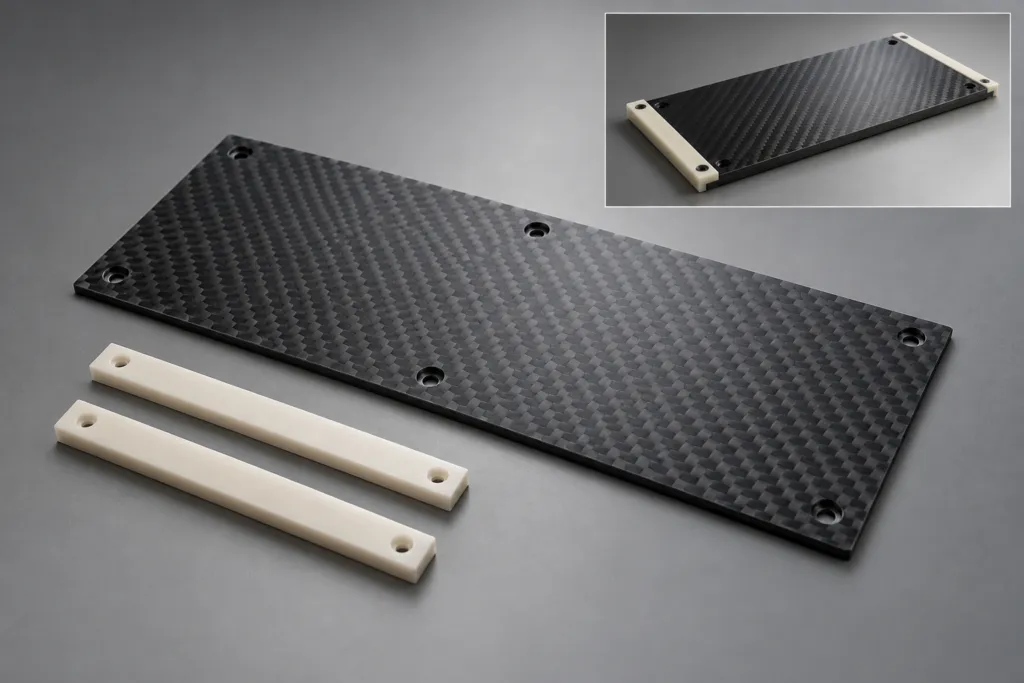

Se si verificano contatti ripetuti su un pannello in fibra di carbonio, definire il cuscinetto o la striscia di contatto come parte separata dell’assieme. Specificarne il materiale, la posizione, il fissaggio e le condizioni di sostituzione. Non dare per scontato che il laminato di carbonio esposto sia la superficie di usura prevista, né che l’aggiunta di un cuscinetto garantisca automaticamente una durata di servizio.

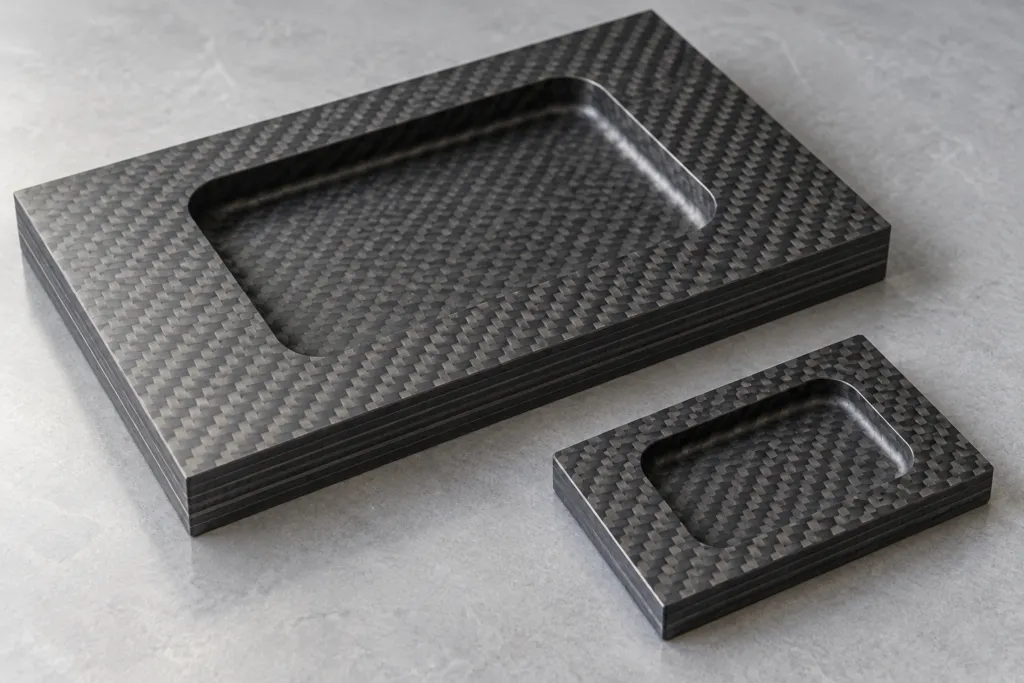

La profondità della cavità non indica il materiale residuo sotto una rientranza. È necessario definire congiuntamente lo spessore locale della lamiera finita, il riferimento di profondità e lo spessore residuo richiesto della parete. Prima di asportare materiale, verificare il laminato e i carichi previsti con l’ingegnere responsabile; una superficie della cavità ben rifinita non garantisce l’adeguatezza strutturale.

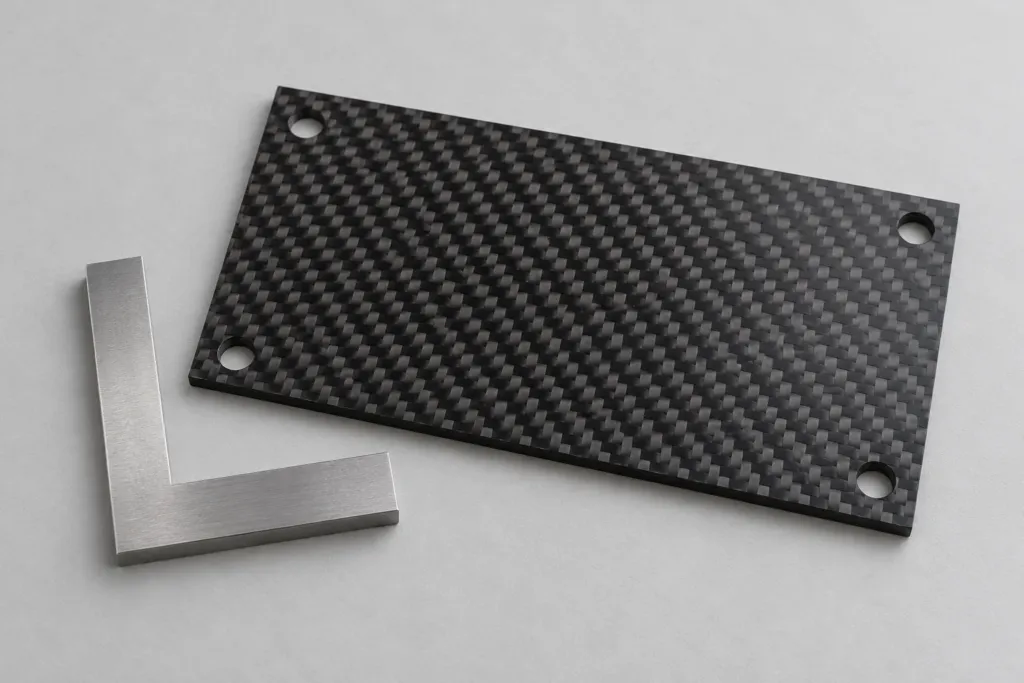

Un rapporto sulla posizione dei fori è significativo solo se il sistema di riferimento è ben definito. Nel caso di una piastra in fibra di carbonio, occorre identificare la superficie di riferimento, i bordi o i fori di riferimento e le condizioni di ispezione. Due squadre possono misurare lo stesso pezzo e ottenere coordinate diverse se stabiliscono origini diverse o ruotano il pezzo in modo diverso.
