Piastre e pannelli · Guida alla valutazione dei componenti · Litian Yunde

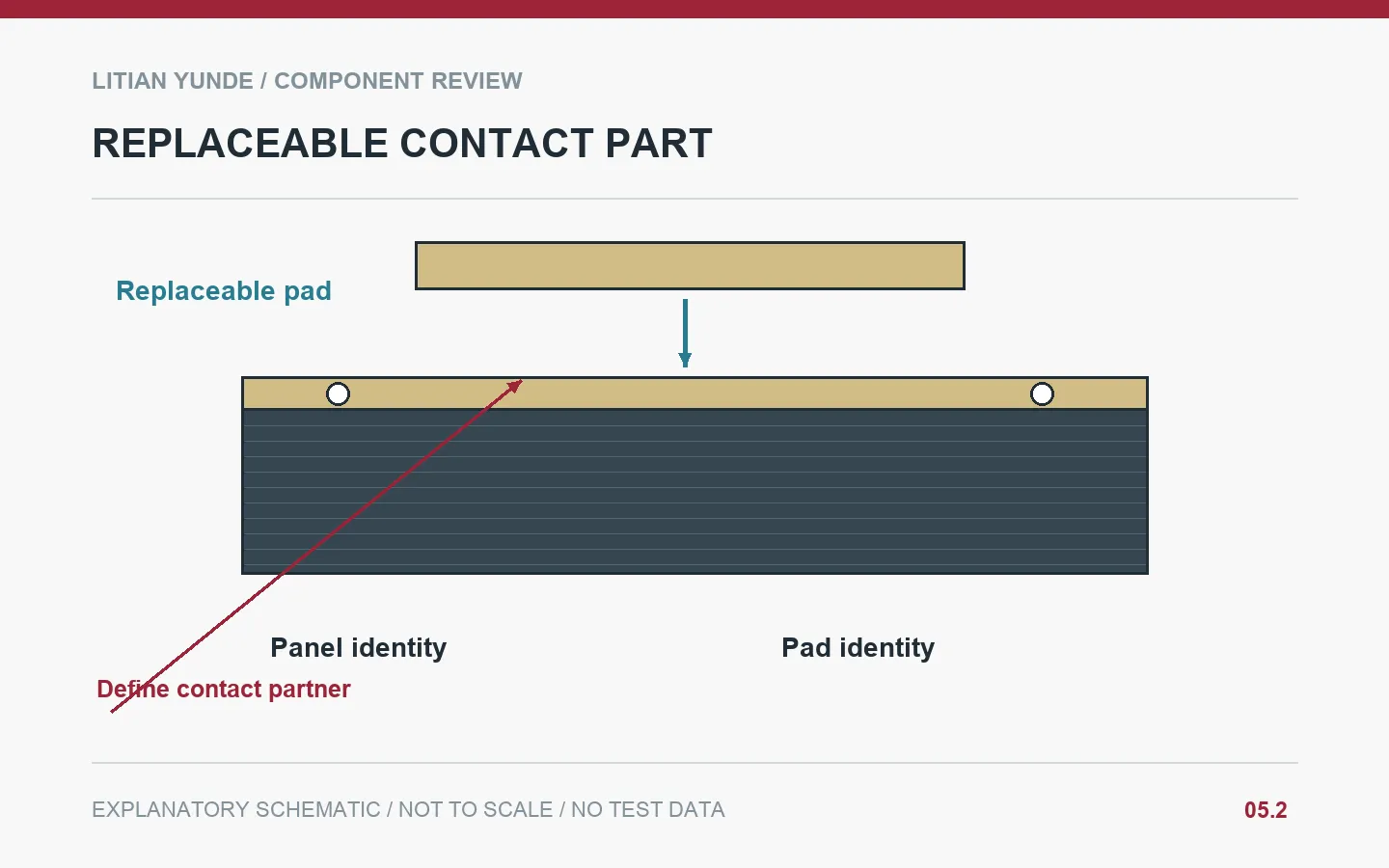

Concetto esplicativo generato dall'intelligenza artificiale; non si tratta né di una fotografia di un prodotto Litian Yunde né di un progetto convalidato.
Se si verificano contatti ripetuti su un pannello in fibra di carbonio, definire il cuscinetto o la striscia di contatto come parte separata dell’assieme. Specificarne il materiale, la posizione, il fissaggio e le condizioni di sostituzione. Non dare per scontato che il laminato di carbonio esposto sia la superficie di usura prevista, né che l’aggiunta di un cuscinetto garantisca automaticamente una durata di servizio.
Identify the actual contact pair
Describe what touches the pad, how it moves and where contact is expected. A sliding guide, a resting support and an occasional bumper are different uses. Specify the pad profile and the relationship to the panel. If a material is selected for friction, chemical exposure or abrasion, use the relevant material information and application review. This article does not assign a universal low-friction material to every carbon composite assembly.
Check attachment and replacement
A bonded pad and a mechanically retained strip require different removal and replacement procedures. Show holes, adhesive boundaries or retaining features, and clarify which surfaces may be prepared. Ask whether the pad can be replaced without damaging the underlying component or disturbing adjacent interfaces. Define the replacement part and its identification. A workshop improvisation should not silently become the approved service method.
Separate fit from durability evidence
Inspect pad seating, clearance and contact alignment in the finished assembly. These checks do not establish wear life. If endurance evidence is needed, define the contact partner, motion, loading, environment and assessment criterion with the responsible engineer. Keep wear findings tied to the test configuration. A pad supplier’s material result cannot automatically become a lifetime claim for the complete carbon panel.
Example: a guided sliding cover
A cover rubs against a guide during service access. The project adds a replaceable strip rather than leaving the contact location undefined. The supplier reviews the strip seating and attachment, while the equipment team defines the motion and endurance check. The service list identifies the strip separately from the cover and includes its approved replacement procedure.
Scenario illustrativo, non un caso reale di un cliente né un risultato di produzione riportato.
Dettagli da concordare prima di effettuare l'ordine
| Articolo in recensione | Registrare per confermare |
|---|---|
| Contatto | Partner, motion and expected zone. |
| Pad | Material, geometry and part identity. |
| Allegato | Retention and approved removal method. |
| Convalida | Fit checks and separate wear evidence. |
Domande poste dagli acquirenti
Does a wear pad make the underlying laminate maintenance-free?
No. The service plan still needs to address the component and the pad, including inspection and replacement.
Can the pad material be changed for convenience?
Review the change against contact, attachment and validation requirements before treating it as interchangeable.
Nozioni tecniche e letture consigliate
Risorsa di riferimento: Hexcel: Risorse per l'ingegneria dei materiali compositi. Solo a titolo informativo; la checklist del progetto costituisce una linea guida editoriale e il presente riferimento non implica la certificazione del fornitore né l’approvazione dei componenti.
- Accumuli di tolleranza nei gruppi in fibra di carbonio: verificare lo spazio tra i componenti
- Sistemi di riferimento su piastre in fibra di carbonio: concordare il sistema di riferimento prima di confrontare le posizioni dei fori
- Esplora il centro informazioni sulla fibra di carbonio
Rivedi il tuo componente con Litian Yunde
Indica la revisione del disegno, l'applicazione prevista e la questione relativa all'interfaccia o al collaudo che devi risolvere. I requisiti di costruzione e di accettazione citati sono confermati per il progetto specifico.
