Placas y paneles

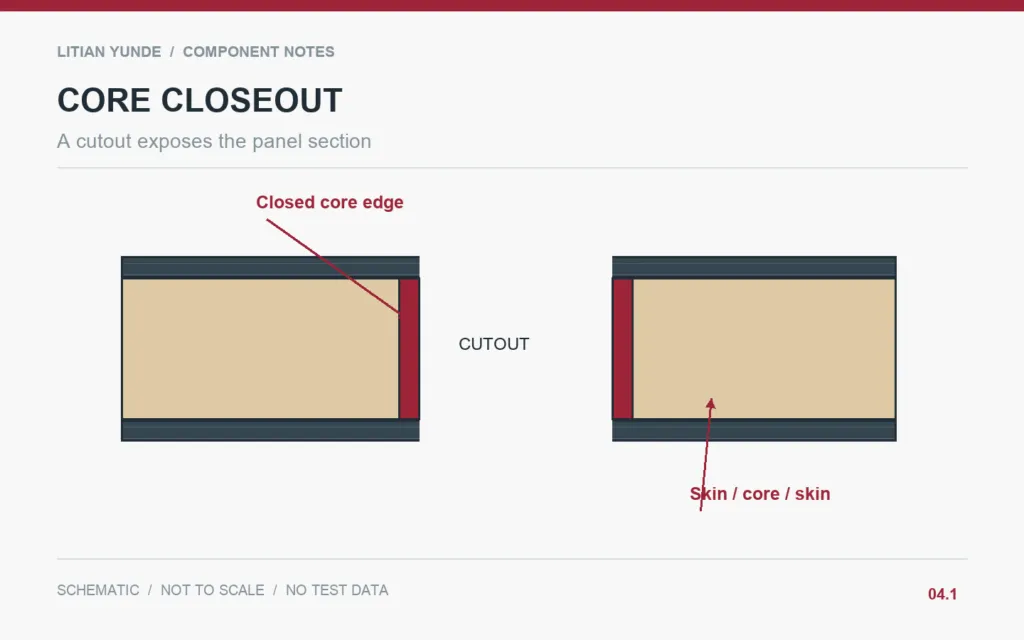

Un recorte en un panel sándwich compuesto deja al descubierto algo más que la capa exterior. El diseño debe identificar el límite del núcleo, el remate de los bordes y cualquier zona de fijación local. El hecho de que una abertura tenga un aspecto acabado no garantiza por sí solo el sellado, el soporte de los elementos de fijación ni la idoneidad estructural.

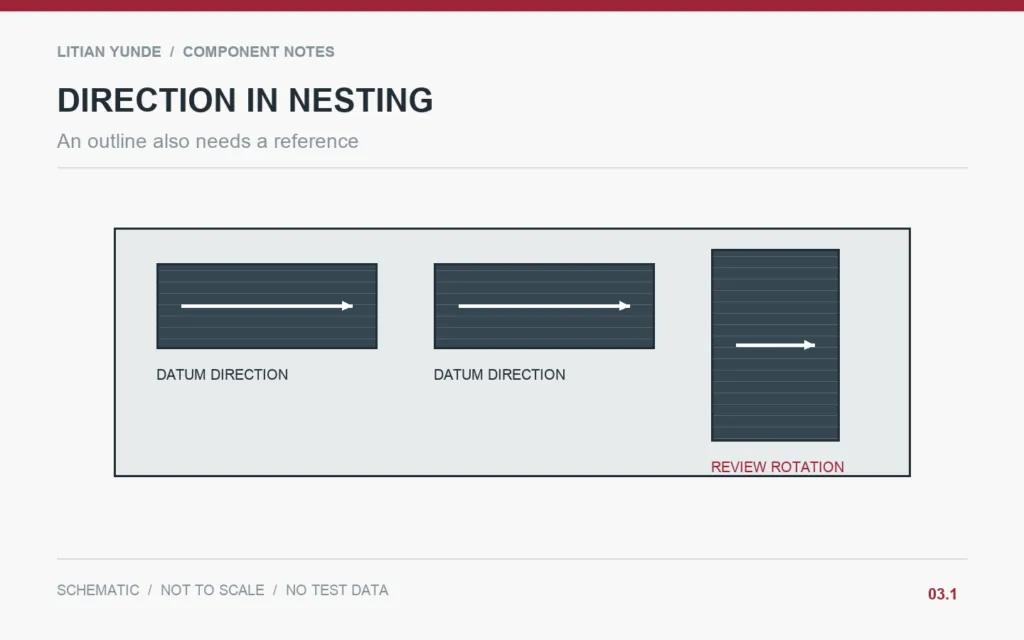

Antes de girar una pieza de fibra de carbono para mejorar el aprovechamiento de la lámina, comprueba si se controla la dirección del material. Una disposición de anidamiento debe conservar la orientación especificada y la dirección visible del tejido. La autorización para girar la pieza por motivos estéticos es distinta de la autorización para cambiar la orientación del laminado.

Una única lectura del espesor no describe todas las zonas de un panel de fibra de carbono. Acuerda un mapa de mediciones e indica si se incluyen el recubrimiento, los refuerzos locales y el tratamiento de los bordes. Establece un requisito local específico cuando un componente de acoplamiento dependa del espesor.

Una placa de fibra de carbono requiere unas condiciones de inspección bien definidas antes de que se pueda comparar el resultado de la planitud. Indica si se mide sin sujeción o montada sobre unos soportes específicos. La inspección de una placa sujeta a un dispositivo de fijación no es lo mismo que la de una placa sin sujeción.

El contorno del panel es solo una parte de la especificación de un borde.

Un requisito de apariencia debe especificar qué cara es visible, cómo se verá y qué criterio determina si se acepta o no.

Un plano claro con el esquema de los orificios define el tamaño, la posición y la orientación de los mismos, así como el sistema de referencia utilizado para su inspección.

No utilices la expresión “panel de fibra de carbono” como especificación completa del material.

A useful carbon fiber plate enquiry identifies the finished outline, thickness, critical features and inspection conditions.

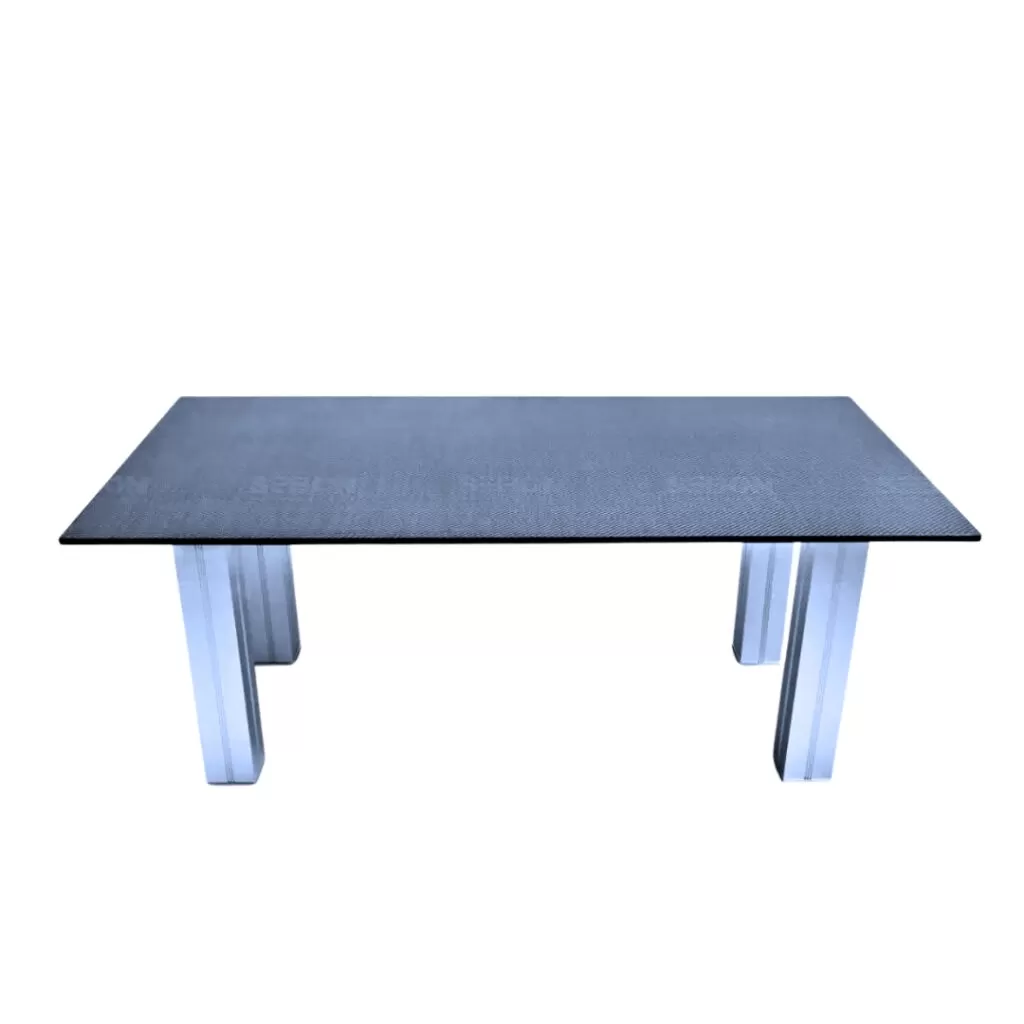

Before comparing materials, define what the panel must do: close an opening, carry an attachment, provide a visible surface or span between supports. Different duties can lead to different constructions even when the panels look alike.
