Сливной отверстие будет эффективным только в том случае, если вода может попасть в него и вытечь из смонтированной конструкции. Проверьте фактическое расположение крышки, места наименьшего наклона, близлежащие опоры и состояние технического обслуживания. Наличие отверстия на незакрепленной оболочке не гарантирует, что смонтированная крышка обеспечивает слив воды, а наличие слива не означает соответствие требованиям по водонепроницаемости или защите от проникновения.
Начните с тех мест, где может скапливаться вода
Опишите условия эксплуатации и участки, где может проникнуть жидкость или произойти её конденсация. Проанализируйте ориентацию сборной конструкции, включая любой уклон или изменение положения. Вид на чертеже, на котором корпус изображён в вертикальном положении, может отличаться от угла его установки на оборудовании. Обратите внимание на углубления за фланцами, уплотнениями или прокладками. Не следует полагать, что только структура плетения, покрытие или углеродный материал определяют поведение корпуса в целом.

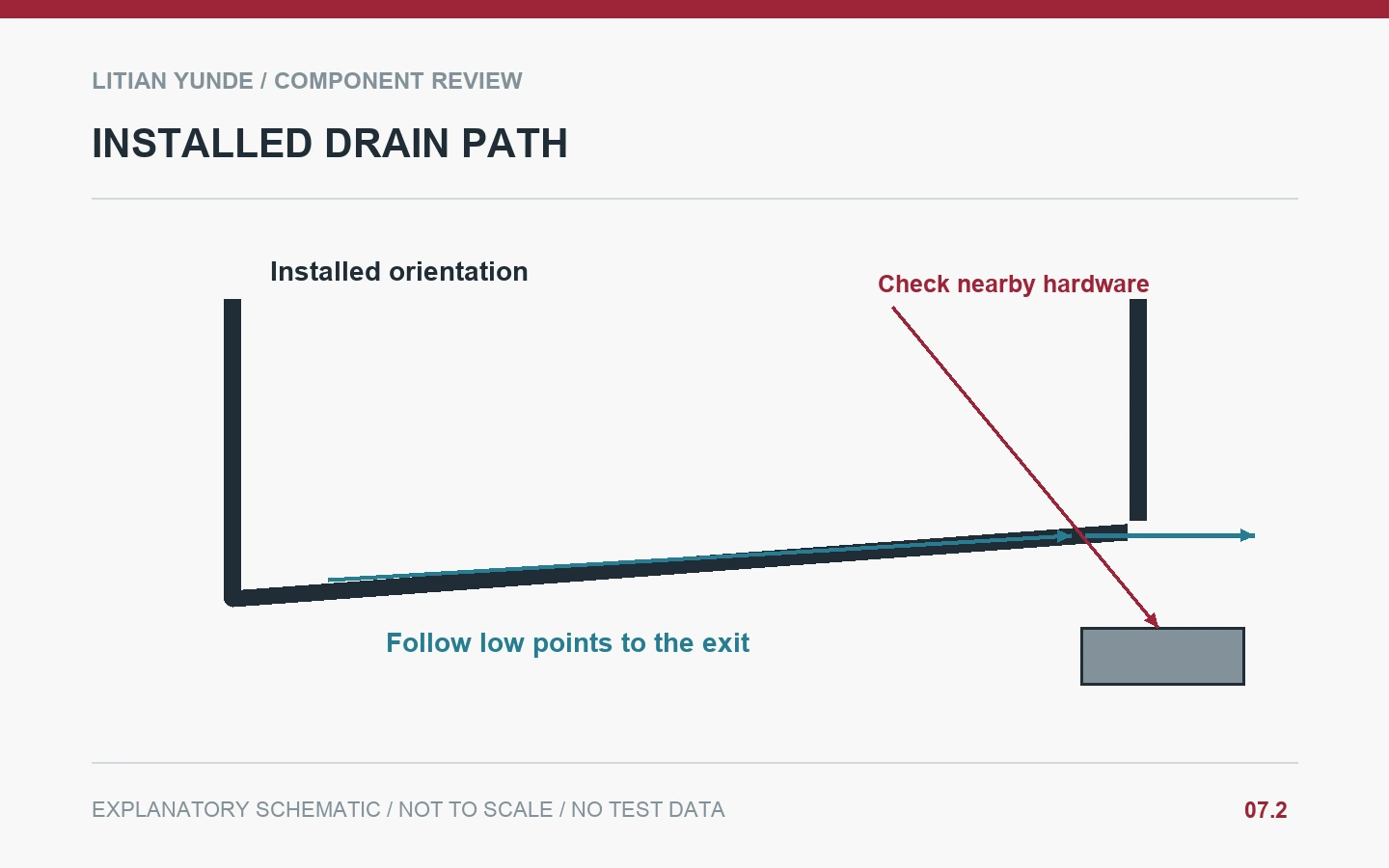

Следуйте по выходу через соседние участки
Проложите маршрут от нижней части к внешней стороне и проверьте, не препятствуют ли ему кронштейн, кабель, уплотнение или крепежный элемент. Уточните отделку края дренажного отверстия и необходимые меры защиты в области отверстия. Если маршрут включает несколько компонентов, проанализируйте их совокупную геометрию. Дренажный элемент должен быть частью контролируемого проекта; не давайте пользователям указаний просверливать дополнительные отверстия в поставляемом компоненте без предварительного одобрения.
Определить соответствующую процедуру проверки сборки
Согласуйте, какие условия отражает проверка водоотвода и кто определяет метод испытания. Укажите расположение оборудования, установленное оборудование и любые условия, имеющие отношение к безопасной оценке. Приведите наблюдения и ограничения вместе с результатом. Демонстрация одного варианта не подтверждает работоспособность для всех ориентаций или условий эксплуатации. Если требуется класс защиты от проникновения, он должен быть определен в рамках отдельной оценки готовой сборки.
Пример: крышка, установленная на наклонной раме
У съемной крышки имеется отверстие, которое, как представляется, расположено в её нижней части. После монтажа под этим отверстием располагается опорная прокладка, а под углом установки оборудования образуется ещё одно углубление в нижней части. В ходе проверки конструкции прослеживается весь маршрут и вносятся изменения в детали контролируемой сборки. В ходе последующей проверки дренажа фиксируются ориентация установки и крепежные элементы.
Это примерный сценарий, а не реальный случай из практики клиента или официально опубликованные производственные результаты.
Детали, которые необходимо согласовать перед оформлением заказа
| Обзор товара | Зафиксировать для согласования |
|---|---|
| Должность | Направления операционной деятельности и обслуживания. |
| Коллекция | Возможные скопления жидкости и пути её проникновения. |
| Выход | Проем, детали края и близлежащие препятствия. |
| Доказательства | Проверка установленной дренажной системы; класс защиты от проникновения воды определяется отдельно. |
Вопросы, которые задают покупатели
Делает ли сливной отверстие крышку водонепроницаемой?
Нет. Водоотвод и защита от проникновения влаги отвечают разным требованиям.
Может ли монтажник проделать отверстие, чтобы устранить скопление воды?
Только в рамках утвержденного изменения конструкции или технического обслуживания; перед внесением изменений в компонент необходимо зафиксировать проблему в документации.
Техническая информация и рекомендуемая литература
Справочный материал: Hexcel: Ресурсы по инженерии композитных материалов. Только для ознакомления; контрольный список проекта является редакционным руководством, и данный документ не служит основанием для сертификации поставщика или утверждения деталей.
