Komponentenübersicht

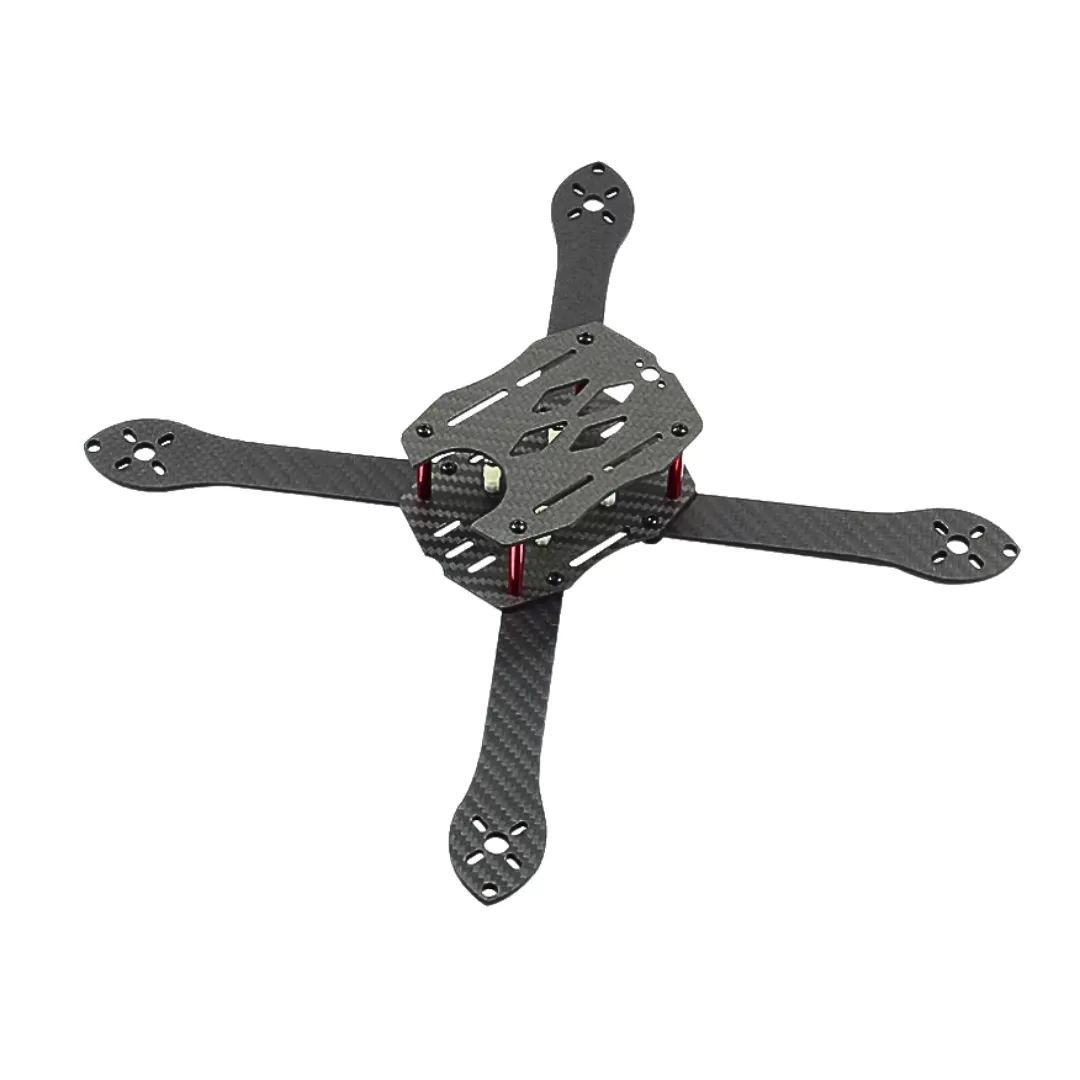

Rahmenbausatz-Referenz mit Geometrie der Arme und der Mittelplatte. Überprüfen Sie vor der Inbetriebnahme den Lieferumfang und die systemspezifischen Konstruktionsanforderungen.
Define the installation, not only the outline
Show where the part sits in the assembly, the features that locate it and the clearances needed for wiring and service. Use common datums for mating holes and interfaces.
Angaben, die Ihre Anfrage enthalten sollte
| Funktion | Anzugebende Informationen |
|---|---|
| Component list | List plates, arms, spacers and hardware with separate part identifiers. |
| Motor and payload interfaces | Show motor, payload and equipment interfaces with required clearances. |
| Hardware scope | Clarify which screws, spacers and connectors are included in the requested kit. |
| System verification | Define fit checks and the complete-system verification plan separately from part inspection. |
Prüfung und Abnahme von Mustern
Mark the critical dimensions and identify any separate insulation, inserts or hardware. Agree what is measured on the component and what is checked after assembly.
Trennen Sie Muster- und Serienmengen voneinander, ermitteln Sie die maßgebliche Zeichnungsversion und listen Sie die erforderlichen Prüfprotokolle auf. Sollte ein Merkmal noch nicht definiert sein, kennzeichnen Sie es zur Klärung vor der Angebotserstellung.
Fragen zu dieser Komponente
Kann die Referenz an meine Zeichnung angepasst werden?
Reichen Sie die Zeichnung ein und heben Sie die Unterschiede zur abgebildeten Vorlage hervor. Geometrie, Materialaufbau, Oberflächenausführung und mitgelieferte Beschläge werden gemeinsam im Hinblick auf die gewünschte Konfiguration geprüft.
Was ist im Angebot enthalten?
Bitten Sie darum, dass die Carbonfaserkomponente, gegebenenfalls die Werkzeuge, die Oberflächenbehandlung, die Befestigungsteile, die Prüfungen und der Verpackungsumfang klar aufgeführt werden. Ein Referenzbild gibt nicht alle gelieferten Artikel wieder.
Produktreferenzbilder. Abmessungen, Ausführung und Lieferumfang richten sich nach der vereinbarten Zeichnung und dem Angebot.
