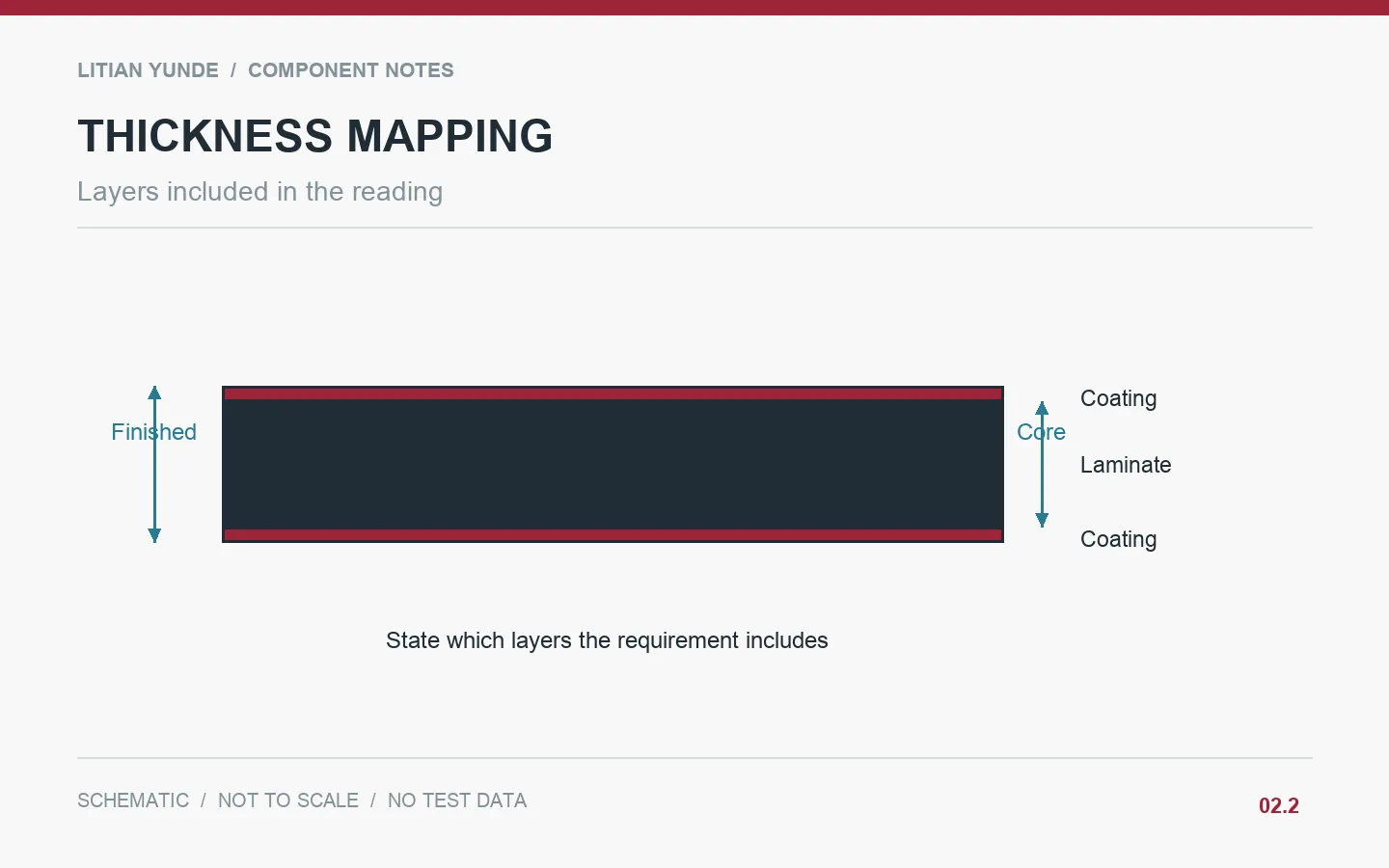

Messen Sie die fertige Schnittstelle. Ursprüngliche schematische Darstellung; nicht maßstabsgetreu und kein Produkttestergebnis.
Ein einzelner Dickenmesswert gibt nicht die Situation an jeder Stelle einer Kohlefaserplatte wieder. Legen Sie eine Messkarte fest und geben Sie an, ob Beschichtung, lokale Verstärkungen und Kantenbearbeitung darin enthalten sind. Verwenden Sie eine separate lokale Anforderung, wenn ein Gegenstück von der Dicke abhängt.
Unterscheide zwischen einer nominalen Bestandsmenge und einer fertigen Schnittstelle
Eine Materialbezeichnung ist für die Materialbestellung hilfreich, doch das fertige Bauteil kann Bearbeitungen, Oberflächenbeschaffenheiten oder lokale Merkmale aufweisen. Wenn eine Nut, eine Schiene oder ein Befestigungselement die Platte festhält, ist die Schnittstelle in der Zeichnung darzustellen. Geben Sie an, welche Oberflächen die gemessene Dicke bestimmen. Andernfalls könnte es vorkommen, dass ein Team das unbehandelte Laminat misst, während ein anderes Team das lackierte, fertige Bauteil misst.
Erstellen Sie eine wiederholbare Messkarte
Markieren Sie zugängliche Punkte auf der Platte und in den Bereichen um funktionale Merkmale herum. Wählen Sie eine für die Oberfläche geeignete Kontaktgeometrie und Messkraft aus und dokumentieren Sie anschließend die Vorgehensweise. Vermeiden Sie es, einen Messwert an einer rauen Kante als gleichwertig mit einem Messwert zwischen glatten Oberflächen zu betrachten. Eine beschriftete Karte macht die Prüfung wiederholbar und hilft dabei, ein lokales Problem von einem allgemeineren Muster zu unterscheiden.
Verberge Extreme nicht hinter einem Durchschnittswert
Ein Durchschnittswert kann zwar als Grundlage für eine Prozessüberprüfung dienen, doch kann eine Schnittstelle dennoch an der dicksten oder dünnsten relevanten Stelle versagen. Geben Sie einzelne Messwerte an, sofern lokale Grenzwerte gelten. Trennen Sie lokale Verstärkungszonen von Zonen mit einheitlicher Dicke. Aus dem Beschaffungsdokument sollte hervorgehen, welche Anforderungen lokal gelten, welche einen allgemeinen Bereich beschreiben und welche lediglich informativen Charakter haben.
Beispiel: eine Schiebeplatte in Führungsschienen
Eine Platte wird in zwei Randschienen eingeschoben. Die Messwerte in der Mitte entsprechen der Nennangabe, doch eine der fertigen Kanten passt nicht in eine der Schienen. Der Käufer fügt Messpunkte entlang beider Gleitkanten hinzu und gibt an, dass die Beschichtung mit einbezogen wird. Die Messwerte aus der Mitte bleiben im Bericht erhalten, doch die Passgenauigkeit in den Schienen wird anhand ihrer eigenen funktionalen Anforderungen beurteilt.
Beispielszenario, kein Kundenfall und kein gemeldetes Produktionsergebnis.
Vor der Bestellung zu klärende Details
| Rezensionsobjekt | Zu Protokoll nehmen, um zuzustimmen |
|---|---|
| Enthaltene Ebenen | Laminat, Lack, Klarlack, Polierpads oder lokale Verstärkung. |
| Punktkarte | Beschriften Sie jeden Standort und geben Sie die Messseite an. |
| Einrichtung des Geräts | Kontaktform, Zugang und vereinbarte Messkraft. |
| Berichtsformat | Einzelergebnisse und lokale Grenzwerte, nicht nur ein Durchschnittswert. |
Fragen, die Käufer stellen
Sollte jedes Paneel das gleiche Raster haben?
Nein. Platzieren Sie Punkte um die Schnittstellen und die Geometrie herum, die die Anwendung steuern.
Ist eine Nenndicke eine Toleranz?
Nein. Für einen Nennwert müssen eine vereinbarte zulässige Abweichung und ein Prüfverfahren festgelegt werden.
Technischer Hintergrund und weiterführende Literatur
Hintergrundmaterial: NIST: Charakterisierung von Messprozessen. Die oben aufgeführte Projekt-Checkliste und das Beispiel dienen als redaktionelle Orientierungshilfe; diese Angabe stellt keine Zertifizierung einer Litian-Yunde-Komponente dar.
